Analyse von Mehrschraubenverbindungen

MDESIGN multibolt

MDESIGN multibolt

Belastungen von Schrauben sicher beurteilen

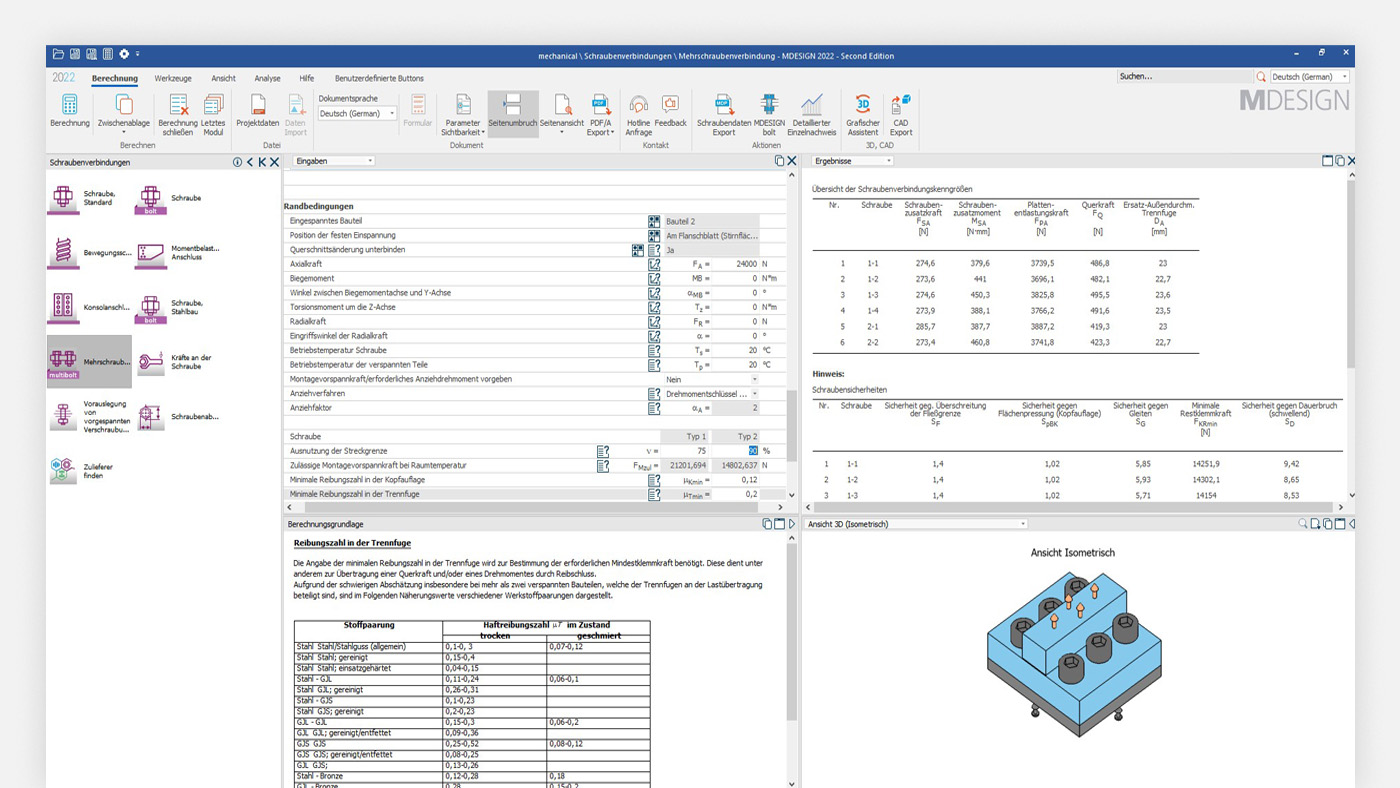

Ermitteln Sie mit MDESIGN multibolt effizient die höchstbelastete Schraubenverbindung innerhalb eines Schraubenfeldes (Mehrschraubenverbindung). Profitieren Sie von einer hohen Zeitersparnis, denn die FEM Berechnung der Lastverteilung auf alle Schrauben nach VDI-Richtlinie 2230 Blatt 2 erfolgt automatisiert im Hintergrund. Dabei werden nicht nur die Schrauben(zusatz)kräfte berechnet, sondern Sie erhalten alle notwendigen Kenngrößen, um anschließend den Festigkeitsnachweis der kritischen Einschraubenverbindung nach VDI 2230 Blatt 1 durchführen zu können.

Schneller die höchstbelastete Schraube erkennen

MDESIGN multibolt liefert schnell die  gesuchte, höchstbelastete Schraube in Schraubenanordnungen. Lassen Sie sich schnell die Kräfte in Ihrem  Modell ermitteln. Sparen Sie Zeit bereits während der Auslegungsphase und stellen Sie die Weichen für eine gute Konstruktion frühzeitig mit :

  • Flanschformen:  rund, rechteckige, dreieckige Plattenformen
  • Umfangreiche  Anschlusskonstruktionen: rund, recht- und dreieckig, U-, L-, I- und T-Profile
  • Modellierung von Schraubenbildern anhand von modifizierbaren Mustern
  • Intuitive und schnelle Erstellung, Visualisierung und Bearbeitung von Mehrschraubenverbindungen mithilfe des graphischen 3D-Assistenten
  • Berücksichtigung des Einflusses der Betriebstemperatur der Schraube und der zu verschraubenden Bauteilen
  • Automatische Aufbau und Vernetzung im Hintergrund
  • Grafische Anzeige der höchstbelasteten Schrauben
  • Detalierte Ergebnisse pro Schraube
  • Übernahme nach MDESIGN bolt  zum Festigkeitnachweis nach VDI2230

Nachweis der höchstbelasteten Schraube nach VDI 2230 Blatt 1

Der Festigkeitsnachweis der höchstbelasteten Einschraubenverbindung erfolgt anschließend schnell und richtlinienkonform in MDESIGN bolt. Alle für diese Berechnungen notwendigen Werte wie beispielsweise die Geometrie der Verbindung, Schraubenkräfte, Plattennachgiebigkeit und weitere Kenndaten, werden per Mausklick von MDESIGN multibolt nach MDESIGN bolt übertragen und verarbeitet. Eine automatisierte Datenübertragung spart Ihnen nicht nur wertvolle Entwicklungszeit, sondern Flüchtigkeitsfehler bei der Dateneingabe werden vermieden.

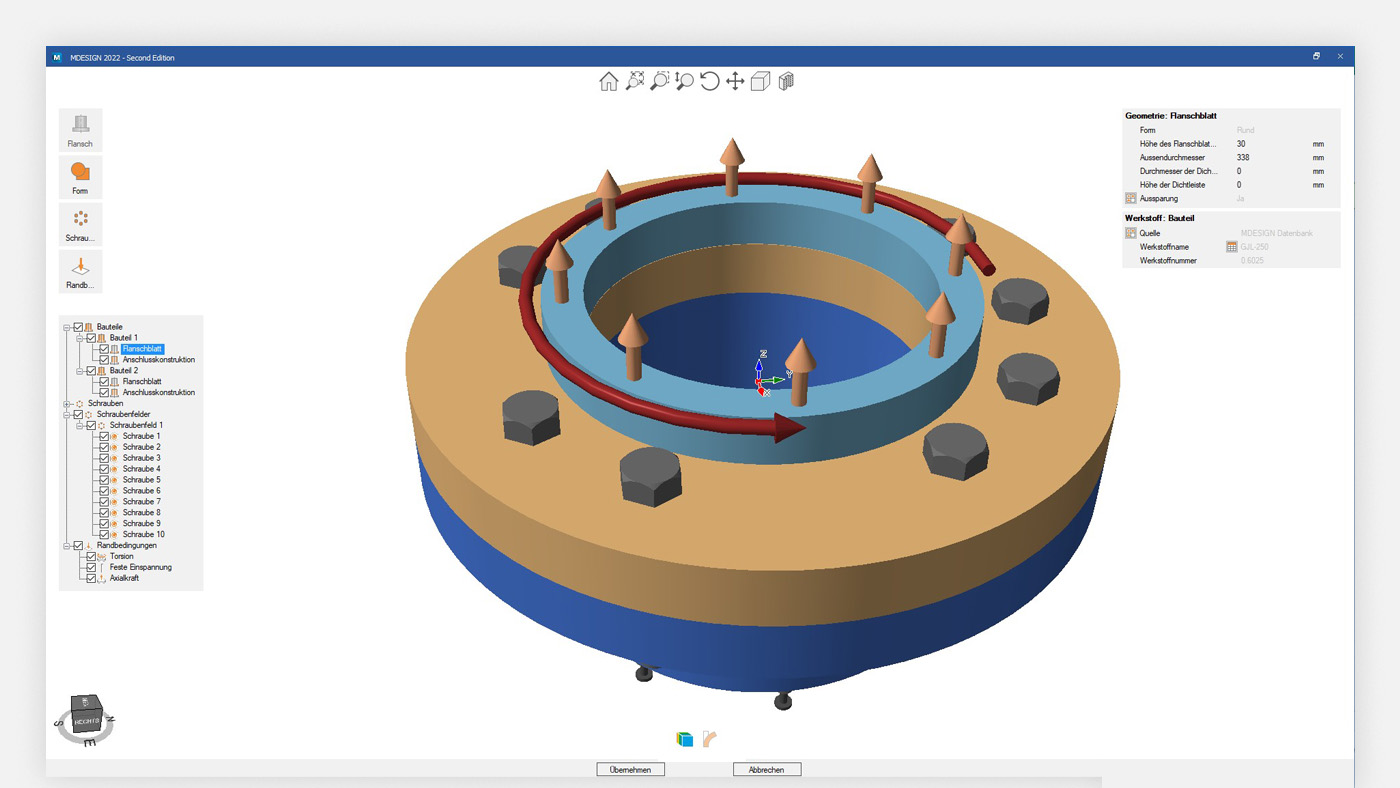

Flanschberechnung

Mit MDESIGN multibolt kann die Sicherheit und Effizienz von Flanschen in verschiedenen Anwendungen berechnet werden.

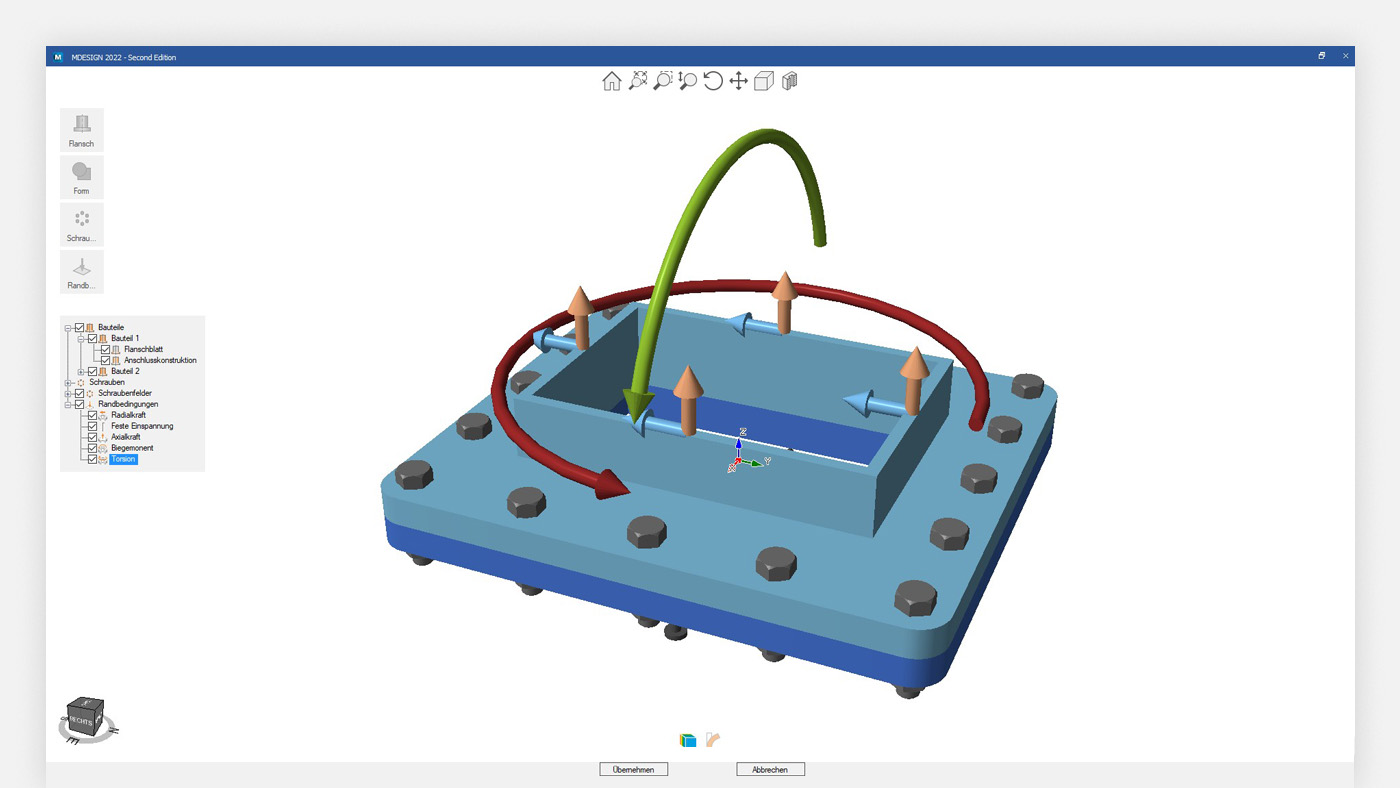

3D-Darstellung

Visualisierung der Berechnung durch detaillierten 3D-Assistenten.

Kraftverteilung

Neben verschiedener Sicherheiten werden auch Kraftverteilungen und Bewegungen im 3D-Modell simuliert.

Vielseitig einsetzbar

MDESIGN 3D-Modell für CAD-Export

MDESIGN multibolt

Dokumentation Ihrer Schraubenverbindung

1 | Normen & Hinweise

Eindeutige und projektbezogene Nachvollziehbarkeit durch Bildeinbindungen und detaillierte Normenbeschreibungen.

2 | Eingaben & Randbedingungen

Detaillierte und konfigurierbare Übersicht aller Eingaben und Randbedingungen.

3 | Grafische Erläuterungen

Beschreibende Hilfestellungen für interne wie externe Nutzer der Dokumentation für eine schnelle Beurteilung.

4 | Berechnungsergebnisse

Übersichtlich aller Ergebnisse. Der Umfang ist jederzeit frei definierbar für maximale Flexibilität.

5 | Grafische Auswertung der Ergebnisse

Automatische Dokumentation der grafischen Auswertung. Größe und Anzahl sind auch hier individuell wählbar.


NOCH MEHR ANWENDUNGSLÖSUNGEN?

Zum Expertenmodul

  • Zusätzliche Berechnung und Nachweis nach Eurocode 3
  • Berücksichtigung exzentrischer Lastfälle
  • Temperaturberücksichtigung
  • Weitere Schraubentypen: Hohl-, Flansch-, Stift- und Senkkopfschrauben
  • Schrauben mit Zollabmessungen
  • Erweiterte Werkstoffdatendanken
  • Integration eigener Schrauben und Werkstoffe
  • Berücksichtigung von Spannscheiben und selbstsichernden Muttern
  • Alternative Übernahme von FE-Ergebnissen
  • Erweiterte Verspannungsschaubilder
