Wissen, wie viel eine Schweißnaht wirklich trägt

Eine Schweißnaht muss Kräfte nicht nur übertragen, sondern über die gesamte Betriebsdauer ausreichend tragfähig bleiben. Entscheidend sind dabei Nahtgeometrie, Werkstoff, Belastungsrichtung und Lastwechsel.

MDESIGN ermittelt Spannungen, Auslastungsgrade und Festigkeitsnachweise für unterschiedliche Schweißverbindungen. So wird sichtbar, welche Nahtbereiche maßgebend sind, welche Reserven bestehen und ob die gewählte Ausführung den tatsächlichen Belastungen entspricht.

Berücksichtigte Regelwerke und Richtlinien für Schweißverbindungen und Festigkeitsnachweise

DVS-Regelwerke

DVS 0705 / DVS 1612

Festigkeitsbewertung

FKM-Richtlinie

Stahlbau

Eurocode 3

Standards schaffen, Engineering beschleunigen

MDESIGN schafft eine einheitliche Grundlage für Berechnungen im gesamten Team. Strukturierte Eingaben, zentral gepflegte Berechnungsgrundlagen und eine durchgängige Dokumentation sorgen dafür, dass Ergebnisse nachvollziehbar und über Projekte hinweg vergleichbar bleiben.

Seit über 40 Jahren unterstützt MDESIGN Unternehmen bei der Berechnung und Auslegung technischer Komponenten – heute mit mehr als 35.000 Anwendern weltweit.

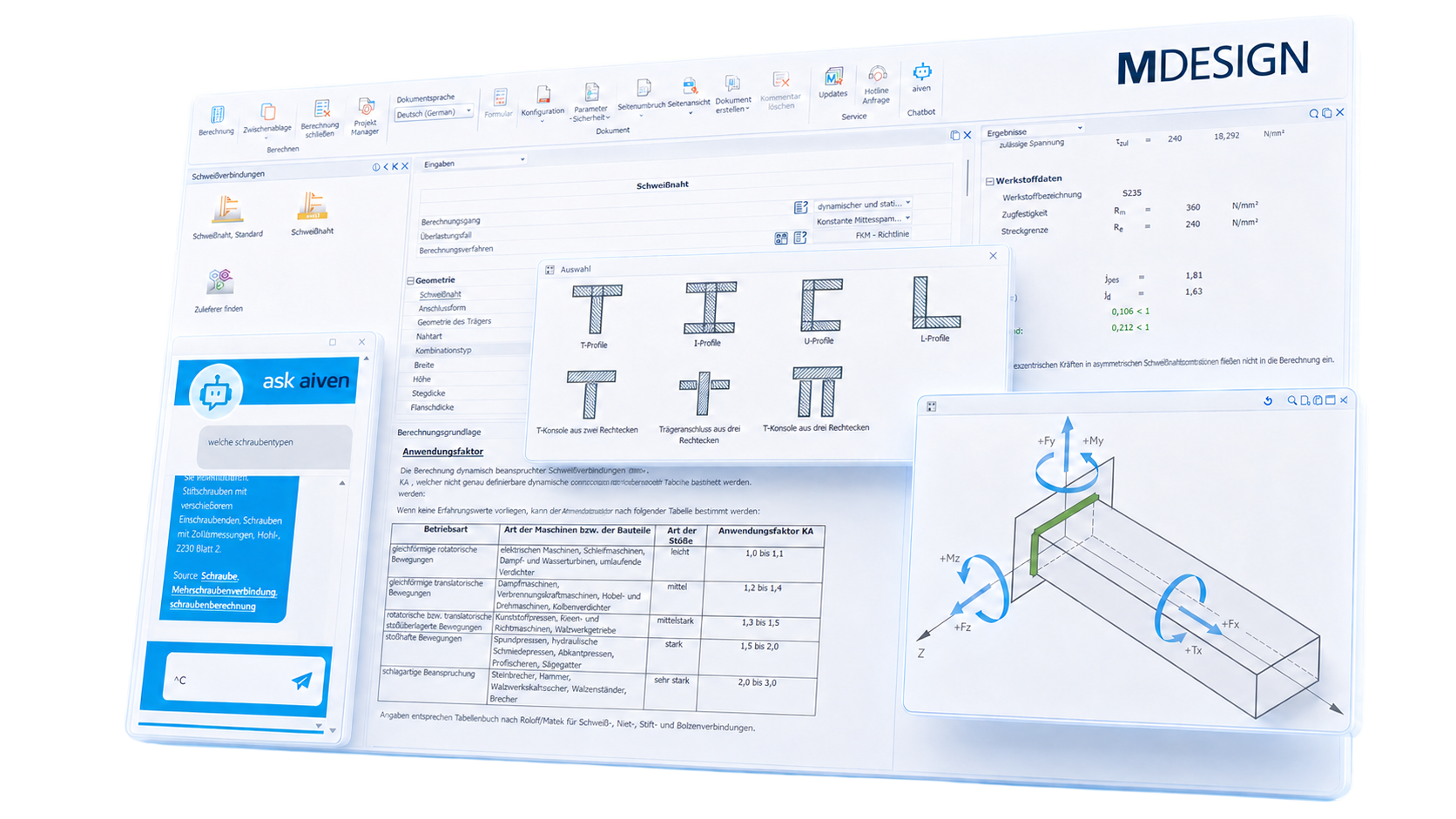

MDESIGN Softwareoberfläche
40+ Jahre Engineering-Erfahrung
35.000+ Anwender weltweit

Spannungen der Schweißnahtverbindung gezielt ermitteln

Je nach Nahtform und Belastungsrichtung entstehen unterschiedliche Normal- und Schubspannungen. Axialkräfte, Querkräfte und Biegemomente wirken dabei nicht isoliert, sondern bestimmen gemeinsam die tatsächliche Beanspruchung der Verbindung. MDESIGN führt diese Einflussgrößen in einer strukturierten Schweißnahtberechnung zusammen. So lassen sich unterschiedliche Schweißverbindungen realitätsnah abbilden, kritische Belastungen früh erkennen und Varianten gezielt vergleichen.

Schweißnahtspannungen
Statische Festigkeit
Normalspannungen
Dynamische Festigkeit
Schubspannungen
Statischer Auslastungsgrad
Nahtquerschnittswerte
Dynamischer Auslastungsgrad
Lastüberlagerung
Gesamtsicherheitsfaktoren
Geometrische Grenzwerte

Werkstoffkennwerte direkt in den Festigkeitsnachweis einbeziehen

Die Tragfähigkeit einer Schweißverbindung hängt wesentlich vom verwendeten Werkstoff und seinen Festigkeitskennwerten ab. Zugfestigkeit, Streckgrenze, Ermüdungskennwerte und weitere materialabhängige Größen beeinflussen direkt die zulässige Beanspruchung.

MDESIGN stellt dafür eine umfangreiche Datenbank für schweißgeeignete Stähle und Aluminiumwerkstoffe bereit. Eigene Werkstoffe, interne Kennwerte und firmenspezifische Materialdaten können ebenfalls ergänzt und dauerhaft genutzt werden.

So lassen sich genormte Daten und unternehmenseigene Werkstoffstandards in einer gemeinsamen Berechnungsgrundlage zusammenführen und über verschiedene Projekte hinweg konsistent einsetzen.

Statische und dynamische Festigkeit getrennt bewerten

Eine Schweißverbindung kann unter einer einmaligen Belastung ausreichend dimensioniert sein und bei wiederkehrenden Lastwechseln trotzdem kritisch werden. Gerade bei zyklischer Beanspruchung entscheidet deshalb nicht nur die maximale Spannung, sondern auch die Ermüdungsbeanspruchung über die langfristige Tragfähigkeit.

MDESIGN unterstützt sowohl statische als auch dynamische Festigkeitsnachweise und berücksichtigt unterschiedliche Lastfälle, Kerbfälle und Lastwechsel.

So lässt sich beurteilen, ob die Schweißnaht nicht nur kurzfristig trägt, sondern auch über wiederkehrende Betriebszyklen ausreichend belastbar bleibt.

Schweißnahttypen und Anschlussformen
Nahtformen passend zur Belastung auslegen
MDESIGN unterstützt verschiedene Schweißnahttypen und Anschlussformen und verknüpft Nahtgeometrie, Belastung und Werkstoff direkt in der Berechnung.
So lassen sich unterschiedliche Ausführungen vergleichen und gezielt auf den jeweiligen Einsatzfall abstimmen.
Verschiedene Schraubentypen für die Schraubenberechnung in MDESIGN

Auslastung verstehen und Nahtgeometrien gezielt weiterentwickeln

MDESIGN bereitet Spannungen, Auslastungsgrade und Nachweisergebnisse so auf, dass sich technische Zusammenhänge schnell erfassen lassen.

Daraus können Konstrukteure konkrete Entscheidungen für die weitere Auslegung ableiten: kritische Nahtbereiche erkennen, Querschnitte anpassen, Varianten vergleichen oder unnötige Überdimensionierung vermeiden. So wird aus dem Festigkeitsnachweis eine direkte Grundlage für die konstruktive Weiterentwicklung.

Dokumentation und Nachweis auf Knopfdruck

Technische Dokumentation automatisch erstellen.

Alle Eingaben, Normen, Randbedingungen, Ergebnisse und Grafiken werden automatisch zu einer vollständigen Dokumentation zusammengeführt. So entstehen nachvollziehbare Nachweise für interne Entwicklung, Kunden, Prüforganisationen oder Fertigung.

Ansicht umschalten und Inhalte vergleichen
01Interne Entwicklung
02Kunden
03Prüforganisationen
04Zertifizierungen
05Fertigung
06Projektübergaben
01Umfang
02Sprache
03Firmenlogo
04Kundenlogo
05Inhalte
06Diagramme & Grafiken
PDF Nachweis
✓ Normen enthalten
PDF automatisch
CI anpassbar
Funktionsumfang der MDESIGN Schweißnahtberechnung

Funktionsumfang der MDESIGN Schweißnahtberechnung

Die Funktionen sind kompakt nach Regelwerken, Anschlussformen, Eingaben, Werkstoffen, Nachweisen und Ergebnissen gegliedert.

  1. Normen & Berechnungsgrundlagen

    Statische und dynamische Schweißnahtnachweise nach den zentralen Regelwerken.

    Die Berechnung unterstützt die wesentlichen Nachweisverfahren für Maschinenbau, Stahlbau und Schienenfahrzeugbau.

    • DVS 0705
    • DVS 1612
    • Eurocode 3
    • FKM-Richtlinie
    • Statischer Festigkeitsnachweis
    • Dynamischer Festigkeitsnachweis
  2. Anschlussformen & Schweißnahttypen

    Typische Schweißverbindungen, Profilformen und Nahtausführungen.

    Die Anschlussform und das Profil werden passend zur realen Schweißkonstruktion ausgewählt.

    • Kehl- und Stumpfnähte
    • Trägeranschlüsse und Trägerverbindungen
    • Stabanschlüsse und Längsnähte
    • Bauteile auf Wellen
    • Schweißnahtbeeinflusste Bauteile
    • Rechteck-, Rund- und Hohlprofile
    • Normprofile und kombinierte Querschnitte
    • Umlaufende ausgeführte Nähte
  3. Geometrie & Belastungen

    Definition der Nahtgeometrie und der wirkenden Kräfte und Momente.

    Die Eingaben bilden die tatsächliche Anschlussgeometrie und den zugehörigen Lastfall ab.

    Eingabewerte

    • Breite, Höhe, Länge und Durchmesser
    • Bauteildicke und Nahtdicke
    • Positionen und Abstände der Teilquerschnitte
    • Axialkraft
    • Querkräfte in zwei Richtungen
    • Biegemomente um zwei Achsen
    • Torsionsmoment
    • Anwendungs- und Maximallastfaktoren
    • Schwingspielzahl und Spannungsverhältnis

    Berechnete Größen

    • Resultierende Schnittgrößen
    • Lastanteile je Teilnaht
    • Schwerpunkt von Bauteil und Nahtgruppe
    • Gesamtfläche der Schweißnähte
    • Flächenmomente erster und zweiter Ordnung
    • Torsionsflächenmoment
    • Widerstandsmomente
    • Maßgebende Nahtstellen
  4. Werkstoffe & Nachweisparameter

    Werkstoffkennwerte und nachweisrelevante Einflussgrößen.

    Werkstoffkennwerte, Nahtqualität und betriebliche Einflussgrößen werden für den Festigkeitsnachweis berücksichtigt.

    • Werkstoffe aus der MDESIGN-Datenbank
    • Streckgrenze und Zugfestigkeit
    • Schweißgeeignete Stähle und Aluminiumwerkstoffe
    • FAT-Klassen und Kerbfälle
    • Nahtgüte und Bewertungsgruppen
    • Temperaturabhängige Reduktionsfaktoren
    • Dickenkorrekturfaktoren
    • Sicherheits- und Teilsicherheitsbeiwerte
    • Lastannahmen und Schadensfolgen
  5. Spannungs- & Festigkeitsnachweise

    Ermittlung der lokalen Beanspruchung und Bewertung der Sicherheit.

    Die Spannungen werden aus den einzelnen Lastkomponenten überlagert und an den maßgebenden Stellen der Schweißnaht bewertet.

    Berechnungsgrundlagen

    • Normalspannungen aus Axialkraft
    • Normalspannungen aus Biegung
    • Schubspannungen aus Querkräften
    • Schubspannungen aus Torsion
    • Mittel-, Ausschlag- und obere Spannungen
    • Statischer oder dynamischer Nachweis

    Nachweisergebnisse

    • Resultierende Normalspannung
    • Resultierende Schubspannung
    • Maximale Spannung an der höchstbeanspruchten Stelle
    • Statischer Auslastungsgrad
    • Dynamischer Auslastungsgrad
    • Gesamtsicherheitsfaktoren
    • Bewertung gegen zulässige Spannungen
  6. Ergebnisse & Auswertungen

    Kompakte Ergebnisdarstellung mit Geometrie, Spannungen und Sicherheiten.

    Die wesentlichen Berechnungsergebnisse werden tabellarisch und grafisch für die technische Bewertung aufbereitet.

    • Schnittgrößen und Lastanteile
    • Querschnitts- und Nahtkennwerte
    • Spannungen an den maßgebenden Nahtstellen
    • Zulässige Spannungen
    • Statische und dynamische Auslastungsgrade
    • Sicherheitsfaktoren
    • Hinweise bei Grenzwertüberschreitungen

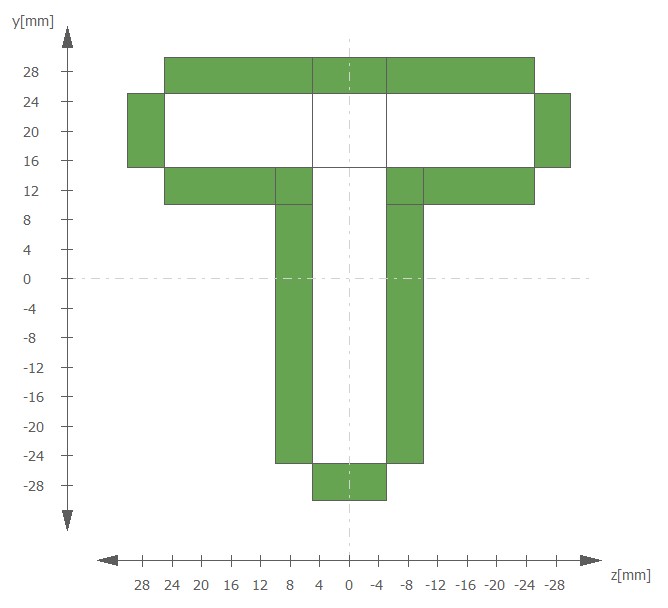

    • Grafische Darstellung von Profil und Schweißnähten
    • Weitere modulspezifische Ergebnisgrafiken
Erleben Sie, warum tausende Anwender täglich MDESIGN vertrauen.
