Von der Belastung direkt
zum passenden Stoßdämpfer
Stoßdämpferauswahl mit originalen ACE Produktdaten
Stoßdämpfer schützen Maschinen und Anlagen vor Stoßbelastungen, reduzieren Belastungsspitzen und erhöhen die Lebensdauer von Komponenten. Für die Auswahl geeigneter Industriestoßdämpfer bietet MDESIGN ein integriertes Berechnungs- und Auswahlsystem auf Basis der ACE Produktdatenbanken.
Anders als bei klassischen Berechnungsmodulen erfolgt die Auslegung nicht über allgemeine Berechnungsverfahren, sondern über die originalen ACE Auswahl- und Berechnungsalgorithmen. Auf Basis weniger Eingaben werden passende Stoßdämpfer direkt vorgeschlagen. Inklusive Artikelnummern, technischen Daten und Ansprechpartnern.
Standards schaffen, Engineering beschleunigen
MDESIGN schafft eine einheitliche Grundlage für Berechnungen im gesamten Team. Strukturierte Eingaben, zentral gepflegte Berechnungsgrundlagen und eine durchgängige Dokumentation sorgen dafür, dass Ergebnisse nachvollziehbar und über Projekte hinweg vergleichbar bleiben.
Seit über 40 Jahren unterstützt MDESIGN Unternehmen bei der Berechnung und Auslegung technischer Komponenten – heute mit mehr als 35.000 Anwendern weltweit.
Stoßdämpfer direkt aus der Berechnung auswählen
MDESIGN und ACE verbindet eine langjährige Kooperation. Die Auswahl geeigneter Stoßdämpfer erfolgt direkt innerhalb der gewohnten MDESIGN Umgebung auf Basis der originalen ACE Produktdatenbanken und Auswahlalgorithmen.
Passende Stoßdämpfer in wenigen Schritten finden
Bereits nach wenigen Eingaben schlägt MDESIGN passende Stoßdämpfer aus dem ACE Produktportfolio vor.
Auch Bedingungen am Einsatzort können berücksichtigt werden. Dazu zählen Umgebungstemperatur, Schmutz und Staub, Kühlschmiermittel, Druckraumeinbau, Not-Stop-Einsatz oder Anforderungen an Edelstahlausführungen.
Schnell zum passenden Stoßdämpfer
|
01

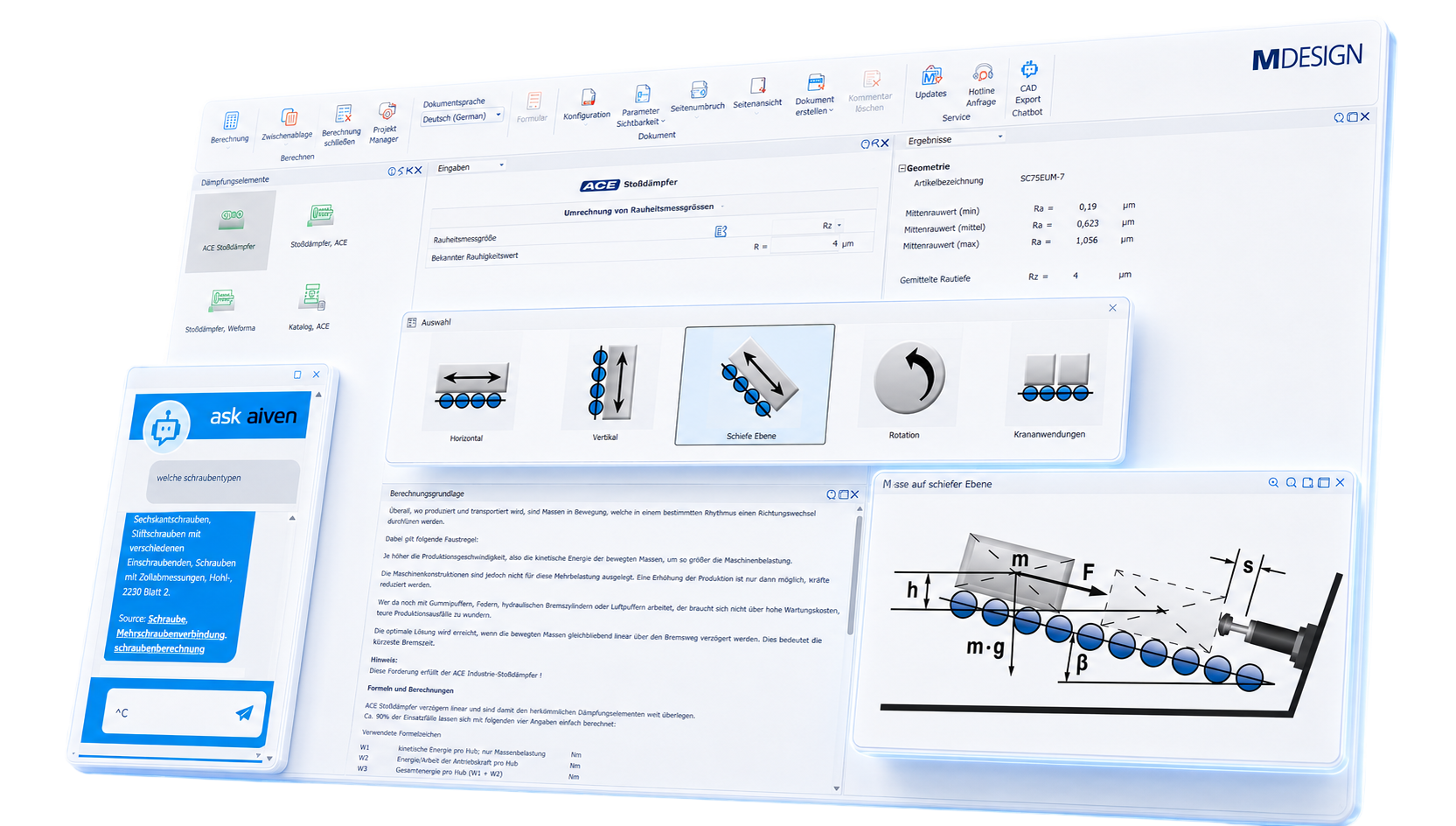

Intuitive Oberfläche, geführte Eingabe
Strukturierte Eingaben führen durch Bewegungsrichtung, Einsatzfall, Masse, Geschwindigkeit, Antriebskraft und Taktzahl. Anschließend werden geeignete ACE Stoßdämpfer mit Artikelbezeichnung und technischen Kennwerten vorgeschlagen.
|
02
Einsatzfall auswählen und Berechnung starten
Je nach Anwendung kann der passende Einsatzfall für unterschiedliche Bewegungs- und Belastungssituationen ausgewählt werden. MDESIGN unterstützt typische Einbausituationen und Bewegungsabläufe, sodass die Auslegung praxisnah vorbereitet wird.
|
Dokumentation und Nachweis auf Knopfdruck
Technische Dokumentation automatisch erstellen.
Alle Eingaben, Normen, Randbedingungen, Ergebnisse und Grafiken werden automatisch zu einer vollständigen Dokumentation zusammengeführt. So entstehen nachvollziehbare Nachweise für interne Entwicklung, Kunden, Prüforganisationen oder Fertigung.
Funktionsumfang der MDESIGN Dämpfungselemente
Die Funktionen sind kompakt nach Berechnungsgrundlagen, Stoßdämpfern, Einsatzfällen, Dämpfertypen und Umgebungsbedingungen gegliedert.
-
Berechnungsgrundlagen
- Literaturbasierte Berechnung
-
Stoßdämpfer
Eingabewerte
- Bewegungsrichtung
- ACE-Einsatzfall
- Berechnung mit Massen oder Massenträgheitsmomenten
- Auswahl des Hubes
- Abzubremsende Masse
- Endgeschwindigkeit
- Antriebskraft
- Antriebsdruck
- Anzahl der Stoßdämpfer parallel
- Anzahl der Takte im Dauerbetrieb
- Aufprall- oder Auffahrgeschwindigkeit
- Zusätzliche Antriebskraft
- Anzahl Stoßdämpfer parallel
- Stoßdämpferhub
Ausgabewerte
- Artikelbezeichnung
- Kinetische Energie
- Antriebsenergie
- Gesamte Energie
- Gesamte Energien pro Stunde
- Auslastung
- Auslastung pro Stunde
- Aufprallgeschwindigkeit
- Effektive Masse
- Stützkraft
- Abbremszeit
- Verzögerung
- Maximale Takte pro Stunde
- Grenzwerte für die abzubremsende Masse
- Grenzwerte für die Endgeschwindigkeit
- Grenzwert für die Antriebskraft
- Kinetische Energie pro Hub
- Energie der Antriebskraft pro Hub
- Gesamtenergie pro Hub
- Aufprallgeschwindigkeit am Stoßdämpfer
- Gegenkraft
-
Einsatzfälle
- Masse ohne Antriebskraft
- Masse mit Antriebskraft
- Masse mit Antriebskraft, formschlüssig
- Masse auf angetriebenen Rollen, reibschlüssig
- Schwenkende Masse mit Antriebsmoment
- Frei fallende Masse
- Masse auf schiefer Ebene
- Masse an Drehpunkt frei schwingend
- Drehtisch mit Antriebsmoment horizontal oder vertikal
- Schwenkende Masse mit Antriebskraft
- Abgesenkte Masse ohne Antriebskraft
-
Dämpfertypen
- Dämpfer selbsteinstellend
- Dämpfer soft contact
- Dämpfer einstellbar
- Hub
- Energieaufnahme
- Maximale Energieaufnahme pro Hub
- Maximale Energieaufnahme pro Stunde
- Minimale effektive Masse
- Maximale effektive Masse
-
Umgebungsbedingungen
- Umgebungstemperatur
- Kühlschmiermittel
- Schmutz, Staub
- Elektrische Abfrage
- Druckraumeinbau
- Edelstahl V4A
- Not-Stop-Einsatz
- Kategorie der Stoßdämpfer
