Dauerhafte Verbindungen optimal auslegen

Schweißverbindungen, Löt- & Klebverbindungen

MDESIGN mechanical

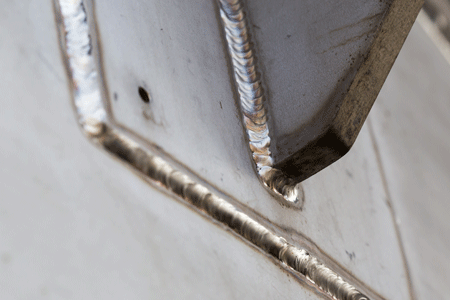

Schweißverbindungen

Der Maschinenbau ist im Vergleich zu anderen Branchen für die Nachweisführung meist selbst verantwortlich, das heißt oftmals nicht geregelt. Dennoch gehört die Berechnung zu den Nachweispflichten des Ingenieurs und Konstrukteurs.

Um ein weites Spektrum an Berechnungsverfahren zu nutzen, welche auch durch Prüfinstitute anerkannt sind, stehen in MDESIGN zur Auswahl:

  • Berechnungen nach Merkblatt DVS 705 und DVS 1612
  • Statischer Festigkeitsnachweis, dynamischer Festigkeitsnachweis
  • Zugriff auf Datenbank für genormte Profile

Die Spannungsermittlung ist zwar kein Bestandteil der Berechnungsnormen jedoch im MDESIGN verfügbar. Spannungen werden gemäß dem Nennspannungskonzept für bekannte Querschnitte ermittelt. Es wird grundsätzlich nur die Schweißnaht selbst betrachtet, die Berechnung des Grundwerkstoffes ist nur nach FKM-Richtlinie im Berechnungsmodul „Allgemeiner Bauteilfestigkeitsnachweis“ möglich.




NOCH MEHR ANWENDUNGSLÖSUNGEN?

Zum Expertenmodul

  • Berechnungen für geschweißte Bauteile
  • Berücksichtigung führender Berechnungsgrundlagen
    (DVS 0705, DVS 1612)
    für statische und dynamische Belastung
  • Zusätzliche Berechnungen nach FKM-Richtlinie
  • Zusätzliche Berechnungen nach Eurocode 3
  • Datenbank mit relevanten Werkstoffkennwerten
    für Stähle und Aluminiumwerkstoffe
  • Nachweisführung für Schweißverbindungen
    im Maschinenbau
MDESIGN mechanical

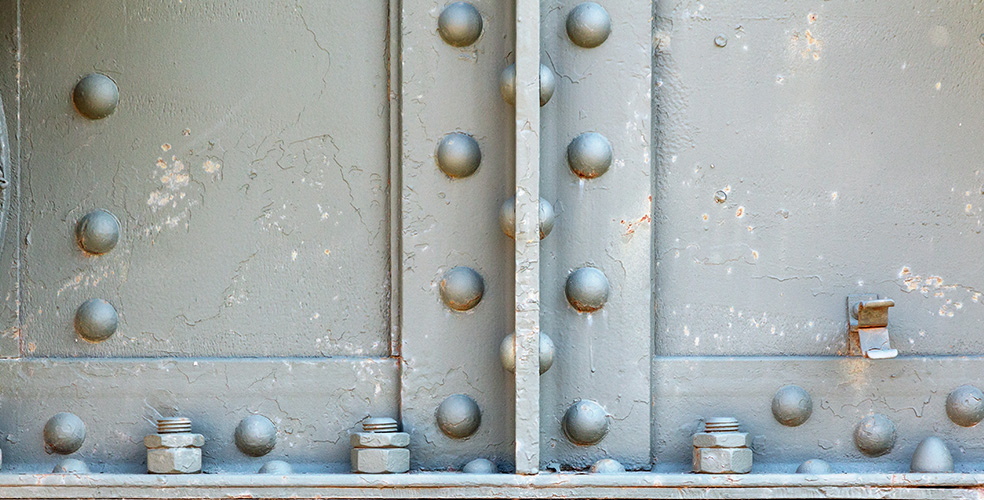

Niet- und Lötverbindungen

Neben Schrauben- und Schweißverbindungen eignen sich für spezielle Anwendungen auch Löt- und Nietverbindungen. Auf Basis bekannter Fachliteratur liefert MDESIGN mit den Modulen Lötverbindungen und Nietverbindungen Ergebnisse für:

  • Anzahl der erforderlichen Nieten
  • Erforderlicher Durchmesser
  • Erforderliche Länge der Nieten
  • Tragfähigkeit
  • Spannungen



MDEISGN Mechanical

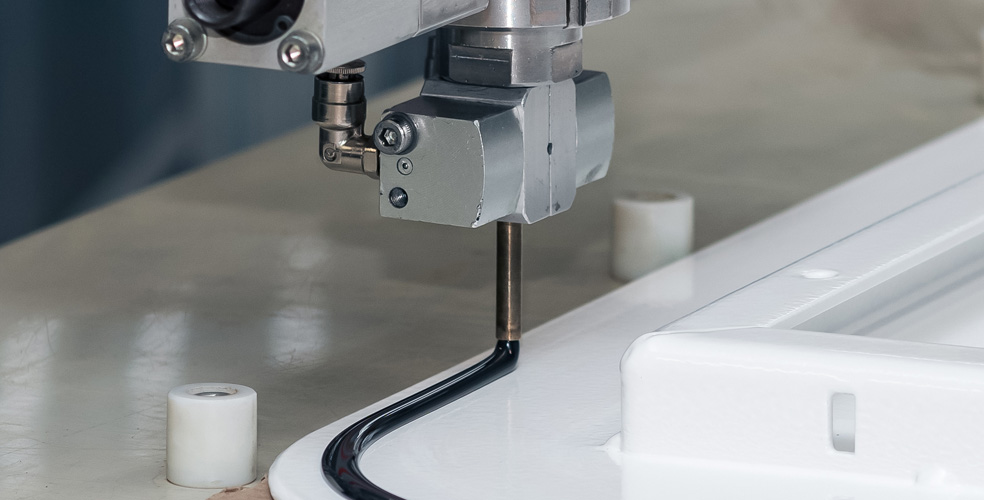

Klebverbindungen

Ist es erforderlich, Bauteile auch ohne metallische Verbindungen zu kombinieren, kann die Verklebung eine konstruktive Alternative darstellen.

Für die Wahl und die Berechnung der Festigkeit sind Kennwerte für die zu verwendenden Klebstoffe erforderlich.

MDESIGN liefert dazu eine Datenbank mit mehr als 220 Klebstoffen zahlreicher Hersteller. Auch die Vorteile der geringen Schädigung oder Schwächung der zu verbindenden Bauteile kann ausschlaggebend für die Form der Verbindung sein.

Folgende Beanspruchungsformen können gewählt werden:

  • Torsionsbeanspruchung nach VDI 2229
  • Schubbeanspruchung nach VDI 2229
  • Zugbeanspruchung nach VDI 2229
  • Zugriff auf Datenbank für Kennwerte namhafter Klebstoffhersteller, z.B. E.Epple, Henkel Loctite, UHU, Weicon
